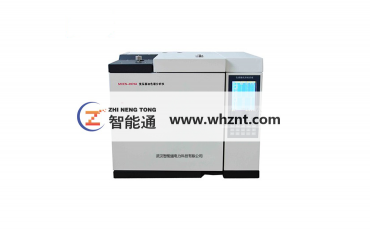

淺析絕緣油色譜剖析儀可剖析變壓器的毛病原因

    油浸變壓器大多選用油紙組合盡緣，當變壓器內部發生潛伏性毛病時，油紙會因受熱分解發生烴類氣體。因?yàn)楹胁煌瘜W(xué)鍵結構的碳?xì)浠衔镉兄煌臒岱€(wěn)定性，所以盡緣油跟著毛病點溫度的升高順次裂解天生烷烴、烯烴和炔烴。每一種烴類氣體最大產氣率都有一個特定的溫度范圍，故盡緣油在各不相同的毛病性質下發生不同成分、不同含量的烴類氣體。因此，變壓器油中溶解氣體的色譜剖析法，絕緣油色譜剖析儀能盡早地發現充油電氣設備內部存在的潛伏性毛病，然后提出相應的反事端辦法。如能否持續運轉，持續運轉期的技能安全辦法和監督手段，又或者是否需要內部檢查修理等,是監督與保障設備安全運轉的一個重要手段。

   變壓器呈現毛病時，盡緣油裂解發生氣體，只有當油中氣體飽滿后，才能從瓦斯繼電器反映出來。用絕緣油色譜剖析儀色譜剖析法斷定變壓器內部毛病，能夠直接從盡緣油中剖析各特征氣體濃度的大小來確認變壓器內部是否有毛病。因?yàn)闅怏w的分散，使盡緣油在毛病變壓器內不同部位特征氣體濃度不同。應用氣體分散原理，在毛病變壓器的關鍵部位抽取油樣，剖析各個取樣點的氣體濃度，斷定變壓器內部毛病部位。

1絕緣油色譜剖析儀色譜法斷定毛病的常用辦法

1.1按油中溶解的特征氣體含量剖析數據與留心值比較進行斷定

   特征氣體首要包括總烴(C1——C2)、C2H2、H2、CO、CO2等。變壓器內部在不同毛病下發生的氣體有不同的特征，能夠依據盡緣油的氣相色譜測定成果和產氣的特征及特征氣體的留心值，對變壓器等設備有無毛病及毛病性質作出開始斷定。

1.2依據毛病點的產氣速率斷定

   有的設備因某些原因負氣體含量超過留心值，不能斷定毛?。挥械脑O(shè)備雖低于留心值，如含量增加敏捷，也應引起留心。產氣速率對反映毛病的存在、嚴峻程度及其發展趨勢更加直接和顯著，能夠進一步確認毛病的有無及性質。它包括盡對產氣速率和相對產氣速率兩種，斷定變壓器毛病一定要用盡對產氣速率。

1.3三比值法斷定

   只有依據各特征氣體含量的留心值或產氣速率斷定或許存在毛病時，才能用三比值法斷定其毛病的類型。部頒《導則》選用世界電工委員會(IEC)提出的特征氣體比值的三比值法作為斷定變壓器等充油電氣設備毛病類型的首要辦法。此辦法中每種毛病對應的一組比值都是典型的，對多種毛病的聯合效果，或許找不到相應的比值組合，此刻應對這種不典型的比值組合進行剖析，從中能夠得到毛病復雜性和多重性的啟示。
